正文

在调查系统连系逆变器时，主要挑战在于进行长时间内逆变器运行的完整模拟。

传统方法要么使用平均化的仿真模型，要么通过多次进行特定的瞬态事件的短期“快照”仿真来实现这一点。这两种方法都不尽如人意，仿真所需的时间也往往非常庞大。

・DSIM采用的决定性因素是执行时间的短暂性

采用DSIM解决这个问题的原因在于，与其他仿真软件相比，DSIM的仿真执行时间非常快。首先，将电网逆变器与实验系统的所有物理组件及其测量电路详细地建模。通过进行这种详细的建模，可以避免缩小或平均电路模型中常见的错误。例如，物理系统的滤波器时定数不是通过时定数计算得到的，而是直接从表示的组件中获得的，因此自动变得正确。

・将系统软件的95%实施为C块，并能够以足够的精度实施SW和HW

实验用逆变器控制器软件几乎全部由C块实现。为了避免近似、解释和可能发生的错误，将编辑与实验系统软件远离的程度最小化是至关重要的。最终，通过巨大的努力，超过95%的实验系统软件被包含在仿真中，并能够无错误地执行。

该仿真几乎准确地反映了实际的硬件和软件，能够以足够的精度运行，因此在进行实验验证之前，可以在仿真中预先测试许多软件算法。此外，可以更迅速且灵活地考虑硬件必须解决的试运转问题，而不是采用传统方法。

・在笔记本电脑上进行这样的仿真的软件是独一无二的

DSIM在大约15分之1的时间内运行此系统。换句话说，10秒的仿真在约150秒内完成。这是足以进行有用的调查的速度，使得在笔记本电脑上运行这个级别的仿真成为可能。

这种方法目前正在用于调查系统连系逆变器和实验室级直流同步机组及其控制变流器的操作仿真。目前正在进行将这些仿真整合到混合微电网系统中，以研究机械和逆变器振动相互作用长达数十秒的工作。没有其他软件能够在笔记本电脑上进行这样的仿真。

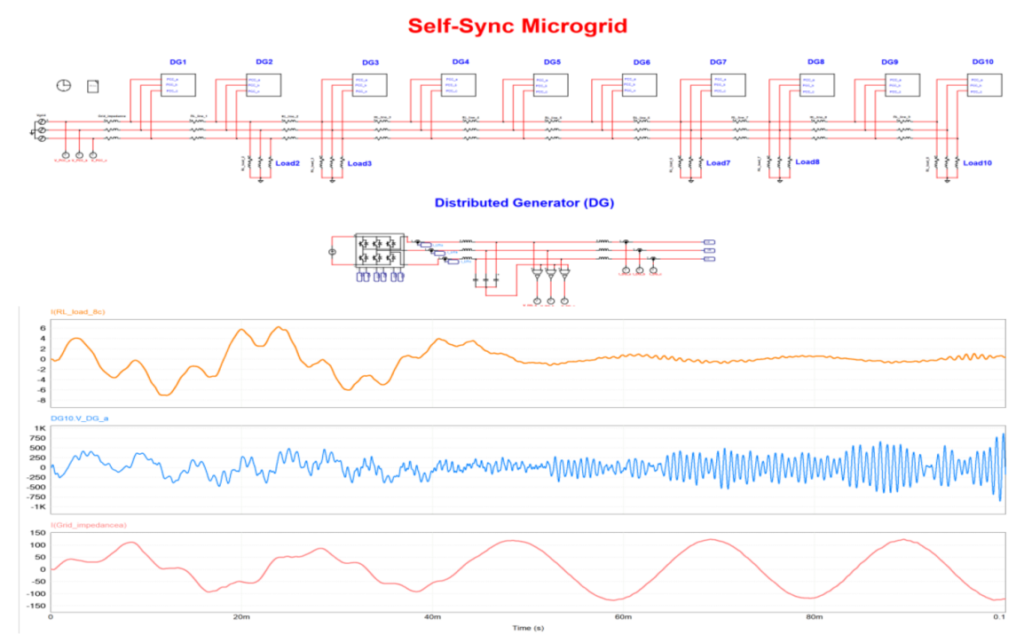

Holmes先生的微电网 DSIM模型
